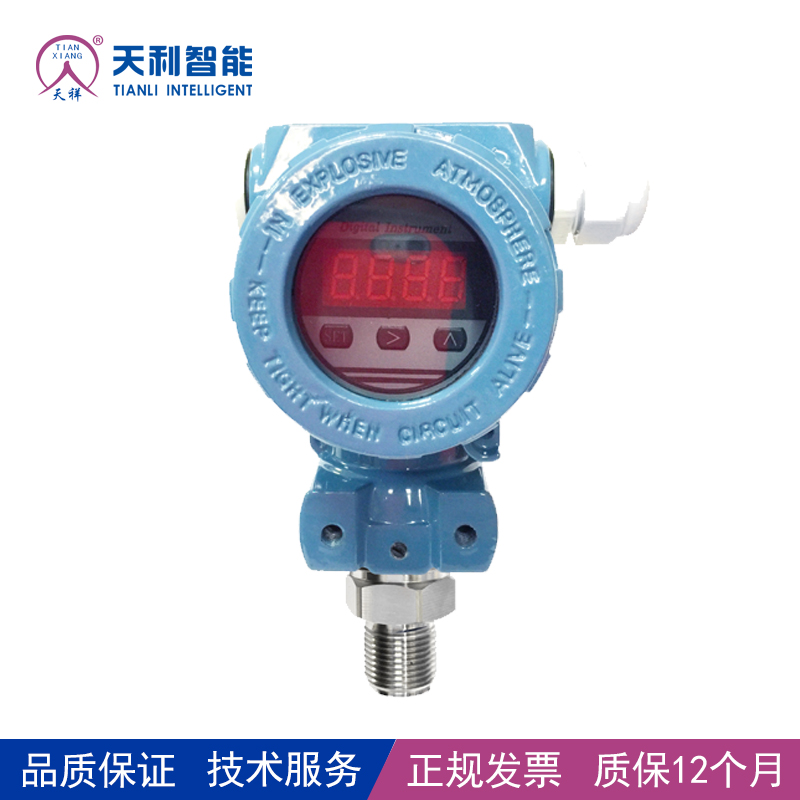

常州天利專業生產研發壓力變送器等儀器儀表，今天關于壓力變送器怎么接線給大家簡單講解下：
一般壓力變送器4-20mA都是2線制，24V供電，輸出4-20mA電流信號，壓力變送器到現場后好多人不知道怎么接線，下面是壓力變送器現場接線步驟。 打開壓力變送器后蓋，你會看到有四個接線端子，OUT正負和TEST正負，這里我們接OUT正負，TEST正負是出廠，廠家用來標定壓力變送器用的，現場使用就不用管著兩個端子的有什么作用，直接OUT正負就行。 如上圖所示，24V電源供電，24V＋接OUT正，24V－接OUT負。【完成接線】 通上電后，壓力變送器就正常顯示。 這個是壓力變送器現場安裝好的圖片，那么壓力變送器安裝注意事項：1焊接底座，截止閥，墊片，防爆管(或蛇皮管)這些都是要注意的。 壓力變送器是把氣體或液體的壓力轉換為可使用的電信號的器件。壓力變送器按接線方式，可分二線制，三線制，四線制。四線制的壓力變送器有兩根電源線，兩根信號線。電源接24v直流電，簡單的檢測方法是用一只電流表或電壓表，接信號線兩端。電源接上后，電流表會有4ma電流或電壓表有0v或1V電壓。 備注： 1、切勿用高于36V電壓加到變送器上，導致變送器損壞； 2、切勿用硬物碰觸膜片，導致隔離膜片損壞； 3、被測介質不允許結冰，否則將損傷傳感器元件隔離膜片，導致變送器損壞，要時需對變送器進行溫度保護，以防結冰； 4、在測量蒸汽或其他高溫介質時，其溫度不應超過變送器使用時的限溫度，高于變送器使用的限溫度必須使用散熱裝置； 5、測量蒸汽或其他高溫介質時，應使用散熱管，使變送器和管道連在一起，并使用管道上的壓力傳至變壓器。當被測介質為水蒸氣時，散熱管中要注入適量的水，以防過熱蒸汽直接與變送器接觸，損壞傳感器。
