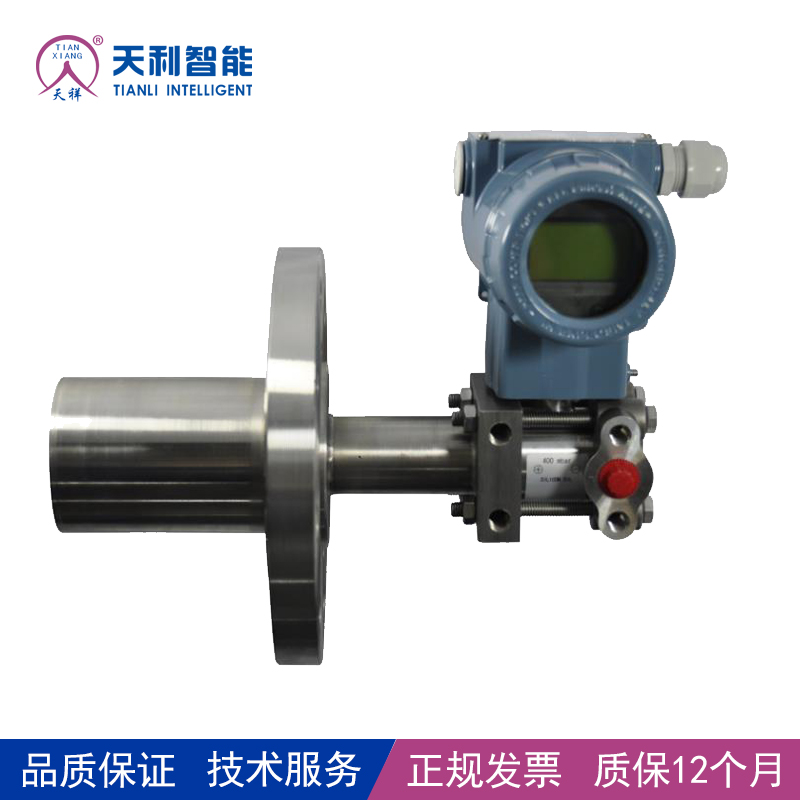

差壓液位變送器安裝使用相對復雜， 需要用導壓管進行 過程連接， 還 要在連接管路上設計放空和排污或者 配套選用三閥組、五閥組，很多時候還 需要對導壓管路和變送器進行伴熱。而 選用膜片密封型差壓液位變送器則可以簡化這些問題 ，安裝維護相對簡單。因此，建議在條件適用的情況下，優先選用膜片密封型差壓液位變送器。
有瞳片密封型差壓液位變送器也有使用條件的限制
①過程溫度，此類型變送器通過密封組件內的填充液來傳導壓力，常用填充液有200硅油、704硅油、氧化烴、甘油和水混合液等，每種填充液都有適用的溫度范圍， 選型時應根據測旦介質化學屬性和過程溫度選用合適的填充液。整體上看，當過程溫度超過 200*C時， 選用膜片密封型變送器需慎重 ,如果堅持選用， 需 選用延伸型密封系統或熱優化器，具體需和變送器制造廠確認。
②環境溫度，應注意填充液的環境適用溫度，當環境溫度低于填充液的環境適用溫度時，毛細管需要伴熱。EOEG 裝置中，由于EO易燃易爆，且易聚合，含EO介質的液位測量 選用膜片密封型差壓液位變送器。由于碳酸鹽溶液易結旱，碳酸鹽溶液的液位測量 選用插入式膜片密封系統，插入部分和設備內壁平齊 ，插入部分的外徑和長度根據設備管口的規格確定。裝置中的鍋爐汽包，操作溫度在250*C以上， 選用了車 通導壓管差壓液位變送號，并在上管口處設立冷凝條，同時對導壓管進行伴熱。
ERS 電子遠傳系統：
還有一種新型的差討液位測量系統一ERS ( ElectronicRemote,Sensor )電子遠傳系統， 該系統由兩臺薔 通的壓力變送器通過電纜連接( CAN 通訊 )形成一個差壓測量系統，差壓的計算由現場變送器完成，主表直接得出差壓信號，只需要一個4mA ~ 20mA回路 連接到主表 ，副表由主表供電。采用專利的同步技術,直接對主表 進行差壓零點調整，保證差壓信號的可靠同步。
ERS技術是對傳統雙法蘭測液位的補充，有自身的特點和優勢。用雙法蘭膜片變送器測液位時，如果取壓間距 過大，和毛細管長度太長會帶來一系列的問題 ，比如:毛細管過 長時溫度變化對測量精度影響較大，響應速度也會變慢， 高溫油在環境溫度過低時需要伴熱等問題。ERS技術恰好可以彌補雙法蘭測液位在這些情況下的不足。
ERS系統適用于以下工況條件
①較高的錐和塔
如薰餾塔、發醇久等高設備，上下取壓間距比較大，如6m以上， 采用ERS系統可以有效消除長毛細管的測量 誤差，編短響應時間 ，提高整體測旦性能。
②差壓大而靜壓小的工況
ERS 通 過測量壓力計算得到差壓，要保證差壓信號的精度，靜壓SP與差壓DP的比值不能 超過變送器的
精度要求,即( SPp+Dp ) : DP < 100 : 1 ，若在30 : 1以內效果更好一些。
③較大的環境溫差或震伴熱的場合
ERS不需要導壓管或毛細管，從根本上消除了環境溫度對測量的影響。
④安裝比較復雜的工況
ERS只需單獨固定兩臺變送器，然后連接通訊電纜即可，安裝簡單，維護方便。
ERS制造廠提供3種標準長度的通訊電纜: 15m、30m、45m，選型時應根據實際安裝位置進行 選擇。
訂貨時需向制造廠提供3個量程:主表需要提供差壓及壓力量程，副表只需提供壓力量程。兩臺表的壓力量
程推薦統一(差壓加靜壓) ，以便現場高低壓側互換。
